Korozja pod izolacją rur (CUI): jak rozpoznać ten cichy problem i dobrać odpowiednie środki ochronne

Czym jest korozja pod izolacją rur i dlaczego tak często zaskakuje

Korozja pod izolacją rur (CUI – Corrosion Under Insulation) to zjawisko rozwijające się w ukryciu, na powierzchni rurociągu, zbiornika lub elementu konstrukcji, która jest zakryta warstwą izolacji termicznej i zewnętrzną osłoną. Na pierwszy rzut oka instalacja wygląda poprawnie, osłony są całe, a rura „niewidoczna”, więc zakłada się jej dobry stan techniczny. Tymczasem pod spodem może trwać intensywne niszczenie metalu.

Standardowa korozja atmosferyczna zachodzi na powierzchniach otwartych, narażonych na bezpośredni kontakt z powietrzem, deszczem i zmiennymi warunkami środowiska. Metal ma szansę okresowo wysychać, a ogniska korozji są widoczne gołym okiem jako rdza, łuszczenie, przebarwienia. Przy CUI sytuacja jest inna: izolacja staje się pułapką dla wilgoci, a ograniczony dostęp powietrza tworzy agresywne, lokalne mikrośrodowisko.

Korozja pod izolacją jest „cicha”, ponieważ przez lata nie daje oczywistych wizualnych sygnałów. Osłony z blachy, folii lub tworzyw mogą wyglądać na nienaruszone. Nawet przegląd z poziomu posadzki lub rusztowania często nie wykrywa problemu, dopóki ubytek ścianki rury nie osiągnie poziomu krytycznego. Wtedy pojawia się nagła perforacja, wyciek medium, rozszczelnienie instalacji lub awaria izolacji połączona ze stratą energii.

Skutki CUI bywają dotkliwe:

• przecieki gorących mediów (para, olej termalny) prowadzące do zagrożenia bezpieczeństwa ludzi i pożarów,
• wycieki mediów korozyjnych i toksycznych, wymagające natychmiastowego odstawienia instalacji,
• nagła utrata nośności konstrukcji wsporczych lub elementów stalowych,
• drastyczna utrata efektywności energetycznej przez zawilgocenie i degradację izolacji termicznej,
• wzrost kosztów: awaryjne naprawy, przestoje, wymiana odcinków instalacji zamiast tańszych remontów planowych.

Najbardziej narażone są branże, w których występują rozległe sieci rurociągów z izolacją: przemysł chemiczny i petrochemiczny, rafinerie, ciepłownictwo, instalacje parowe, systemy chłodnicze, przemysł spożywczy, HVAC, instalacje w strefie nadmorskiej i na platformach offshore. W tych środowiskach kontakt rur z wodą, kondensatem lub agresywną atmosferą jest nieunikniony, a intensywna eksploatacja utrudnia częste, pełne odkrywanie izolacji.

Warunki sprzyjające CUI – kiedy problem staje się realnym zagrożeniem

Zakres temperatur a intensywność korozji pod izolacją

Korozja pod izolacją nie występuje z jednakową intensywnością we wszystkich temperaturach pracy rurociągów. Najczęściej przywoływany zakres „krytyczny” to mniej więcej od 0 do 150–175°C. W tym przedziale zachodzą jednocześnie dwa sprzyjające zjawiska: obecność wilgoci (kondensacja, woda opadowa, przecieki) oraz dodatnia temperatura, która przyspiesza reakcje korozyjne.

Na rurociągach pracujących powyżej około 120–150°C w teorii izolacja powinna wysychać, ale w praktyce lokalne mostki termiczne, niejednorodna izolacja, zacienione strefy czy obszary o zwiększonej grubości izolacji powodują, że woda może się utrzymywać w wybranych miejscach. Cytowanie jednej granicznej temperatury bywa mylące – przy identycznym medium i izolacji rurociąg w strefie zewnętrznej (deszcz, wiatr) będzie zachowywał się inaczej niż ten w hali.

Przy rurociągach niskotemperaturowych i chłodniczych problem ma inny charakter. Tu kluczowa jest kondensacja pary wodnej na zimnej powierzchni pod izolacją. Jeśli para dyfunduje przez nieszczelną paroizolację i styka się z zimną rurą, woda kondensuje i praktycznie nie ma szansy odparować. W efekcie CUI może postępować nawet szybciej niż na instalacjach gorących.

Źródła wilgoci: opady, kondensacja i przecieki

Warunkiem koniecznym do rozwinięcia korozji pod izolacją jest obecność wody lub elektrolitu. W praktyce woda dociera pod izolację na kilka sposobów:

• opady atmosferyczne – deszcz i śnieg przedostają się przez nieszczelności osłon, niedokładne obróbki blacharskie, źle wykonane zakładki,
• kondensacja wilgoci na zimnej powierzchni rur chłodniczych albo w strefach mostków termicznych,
• przecieki z instalacji – nieszczelne kołnierze, zawory, armatura, które okresowo zamakają izolację,
• mycie i spłukiwanie instalacji – strumień wody pod ciśnieniem wnika w mikroprzerwy i uszczelnienia, szczególnie w przemyśle spożywczym,
• topnienie lodu i szronu w okresach odwilży lub w trakcie pracy urządzeń odszraniających.

Jeśli izolacja jest chłonna, woda może być zasysana kapilarnie w głąb materiału i rozprowadzana po znacznej długości rurociągu. Brak swobodnej możliwości odparowania sprawia, że metal znajduje się stale w kontakcie z wilgocią, a w miejscach zanieczyszczeń (soli, chemikaliów, produktów procesu) powstaje wysoko korozyjne środowisko.

Agresywność środowiska zewnętrznego

Sam deszcz czy kondensat nie zawsze są głównym winowajcą. O skali zagrożenia decyduje również skład chemiczny środowiska. W strefach przemysłowych, portowych, miejskich o dużym zanieczyszczeniu powietrza woda przenika pod izolację wraz z solami, tlenkami siarki, azotu i innymi agresywnymi składnikami. Tworzy to roztwory o obniżonym pH i wysokiej przewodności.

Środowiska o podwyższonej agresywności to przede wszystkim:

• strefy nadmorskie (mgła solna, aerozole morskie),
• obszary w pobliżu zakładów chemicznych i hutniczych,
• miejskie centra z dużym zanieczyszczeniem komunikacyjnym,
• instalacje, na które oddziałują media technologiczne (rozpryski chemikaliów, kondensaty kwaśne).

Różnica między standardową korozją atmosferyczną a CUI polega na tym, że pod izolacją woda nie jest spłukiwana i często nie ma wymiany z „czystszym” środowiskiem. W rezultacie roztwór przy powierzchni metalu może być wielokrotnie bardziej agresywny niż na nieosłoniętej rurze pracującej obok.

Wpływ materiału rury na podatność na CUI

Nie wszystkie materiały reagują na CUI w taki sam sposób. W praktyce stosuje się kilka typów podłoży:

• stal węglowa – najbardziej podatna na klasyczną korozję równomierną, rozwarstwienia i perforacje,
• stal niskostopowa – nieco lepsza odporność, ale w warunkach CUI i tak wymaga skutecznej ochrony,
• stale nierdzewne – odporne na korozję ogólną, jednak w kontakcie z chlorkami i przy wahaniu temperatur podatne na korozję wżerową i naprężeniową pod izolacją,
• rurociągi ocynkowane – początkowo chronione powłoką cynkową, która jednak może ulegać przyspieszonej korozji w zasadowym lub kwaśnym środowisku pod izolacją.

Paradoksalnie, stale nierdzewne w środowisku bogatym w chlorki pod izolacją mogą ulegać szybkiej, lokalnej degradacji, niewidocznej z zewnątrz. Tam, gdzie stosuje się wełny zawierające rozpuszczalne chlorki lub inne zanieczyszczenia, ryzyko korozji naprężeniowej jest bardzo realne, szczególnie w zakresie temperatur 60–150°C.

Drgania, dylatacje i ruchy termiczne a szczelność izolacji

Izolacja rurociągów rzadko pracuje w warunkach statycznych. Rury rozszerzają się i kurczą pod wpływem zmian temperatury, instalacje są narażone na drgania od pomp, sprężarek, przepływu medium. Te ruchy powodują rozszczelnienia, pęknięcia, rozwarstwienia i mikroszczeliny w izolacji oraz osłonach.

Typowe skutki wieloletnich ruchów termicznych i drgań to:

• rozluźnienie obejm i opasek mocujących osłony z blachy,
• pęknięcia w rejonie przejść przez ściany i dachy,
• otwarcie szczelin w miejscach połączeń arkuszy blach lub płaszczy izolacyjnych,
• ścieranie się izolacji na podporach i w punktach stałych.

Każda z takich szczelin to potencjalny kanał doprowadzający wodę. Co ważne, woda bardzo łatwo migruje w dół, zgodnie z grawitacją, przez co korozja może rozwijać się w miejscach odległych od samego punktu nieszczelności. Samo uszczelnienie widocznego „oczka” nie usuwa więc przyczyny – warto szukać i oceniać całe strefy.

Jak rozpoznać pierwsze sygnały CUI bez zrywania całej izolacji

Sygnały na zewnątrz: deformacje, przebarwienia, zacieki

Choć CUI rozwija się pod izolacją, istnieje szereg subtelnych objawów widocznych na zewnątrz. Do najczęstszych należą:

• puchnięcie lub zniekształcenie izolacji – lokalne wybrzuszenia, zapadnięcia, „gąbczastość” przy dotyku,
• przebarwienia i rdzawe zacieki na osłonach z blachy, szczególnie w okolicy połączeń i mocowań,
• ślady zacieku pod rurociągiem – ciemniejsze plamy na konstrukcji nośnej, stropie, posadzce,
• pęknięcia, rozwarstwienia lub ubytki osłon – miejsca „otwarte” działają jak lejek dla wody,
• szron, lód, intensywne oblodzenie na zimnych rurociągach – sygnał zawilgocenia izolacji i kondensacji pod płaszczem.

W praktyce operatorzy często bagatelizują takie oznaki jako drobne uszkodzenia mechaniczne lub efekt starzenia izolacji. Tymczasem są to zwykle pierwsze sygnały, że pod osłoną dzieje się coś niepokojącego. Warto połączyć obserwację wizualną z dotykiem – miękka, „gąbczasta” izolacja lub słyszalne „chlupanie” przy lekkim nacisku to niemal pewne świadectwo obecności wody.

Parametry pracy instalacji jako pośredni wskaźnik CUI

Korozja pod izolacją niesie ze sobą nie tylko ubytek ścianki rury, ale też zawilgocenie i degradację samej izolacji. To z kolei przekłada się na parametry pracy instalacji, które można monitorować bezinwazyjnie:

• nienaturalne spadki temperatury medium na odcinku rurociągu,
• wzrost zużycia energii na potrzeby grzania lub chłodzenia,
• częstsze włączanie się źródeł ciepła/chłodu w systemach automatyki,
• lokalne gorące lub zimne punkty odczuwalne dotykiem na płaszczu izolacji.

Jeśli instalacja była prawidłowo zaprojektowana i wcześniej pracowała stabilnie, a nagle wymaga większej mocy do utrzymania zadanych parametrów, zawilgocenie izolacji i rozwijająca się CUI to jeden z pierwszych tropów. W połączeniu z wizualnymi oznakami (zacieki, odkształcenia) wskazuje to na konkretne odcinki do selektywnego odkrycia.

Miejsca po naprawach i przeciekach jako punkty kontrolne

Każda historia awarii, nawet dawno usuniętej, zostawia ślad w instalacji. Miejsca po wcześniejszych przeciekach, spawaniach naprawczych, wymianach odcinków rur to z doświadczenia jedne z najbardziej ryzykownych stref pod kątem CUI.

Typowy scenariusz wygląda następująco: następuje wyciek na kołnierzu, uszczelka zostaje wymieniona, wyciek ustępuje, izolację i osłony zamyka się „jak były”. Problem w tym, że przed ponownym zaizolowaniem nie doszło do pełnego osuszenia konstrukcji i rury. Woda uwięziona pod nową izolacją rozpoczyna powolny proces korozyjny, który po kilku latach kończy się kolejną awarią – już nie na uszczelce, ale w samej ściance rury.

Dlatego przy planowaniu inspekcji CUI opłaca się przeanalizować:

• raporty z wcześniejszych wycieków i awarii,
• protokoły z wymian i napraw odcinków rurociągu,
• listę miejsc, gdzie prowadzono spawanie i szlifowanie przy istniejącej izolacji.

Takie „miejsca z historią” powinny trafiać na listę priorytetowych punktów inspekcji i selektywnego zdejmowania izolacji.

Dużo ryzykowniejsze są obszary, gdzie izolację po naprawie „domknięto na siłę” – z wciętymi lub dociętymi w pośpiechu fragmentami, inną grubością materiału czy prowizorycznymi taśmami zamiast pełnych opasek. W takich miejscach częściej pojawiają się mostki termiczne, nieszczelności i kieszenie wodne. Dla inspektora to naturalne punkty, które opłaca się sprawdzić w pierwszej kolejności, zanim zacznie rozcinać pięknie wykonaną, równą izolację na długich, prostych odcinkach.

Dobrą praktyką jest prowadzenie prostego rejestru „stref podwyższonego ryzyka”. Zestawienie kilku kategorii – miejsca po awariach, obszary z agresywnym środowiskiem, odcinki z intensywnymi drganiami oraz fragmenty z nietypowo wykonaną izolacją – pozwala ułożyć listę inspekcyjną według priorytetów. W efekcie zamiast losowo zdejmować płaszcz na krótkich próbkach rurociągu, można skupić się na tych kilkunastu procentach instalacji, które statystycznie generują większość problemów z CUI.

Różnicę w podejściu dobrze widać na przykładzie dwóch podobnych zakładów: w jednym przegląd CUI polegał na corocznym, wyrywkowym zdejmowaniu izolacji na „losowych” odcinkach – korozję wykrywano głównie wtedy, gdy już dawała o sobie znać wyciekiem. W drugim zakładzie zdefiniowano mapę krytycznych stref (historyczne wycieki, okolice kołnierzy, podpory, strefy rozprysku medium) i skupiono inspekcję właśnie tam. Efekt był prosty: mniej pracy przy rozbieraniu izolacji, a jednocześnie wcześniejsze wychwycenie realnie niebezpiecznych ubytków ścianki.

Korozja pod izolacją nie jest zjawiskiem całkowicie losowym, choć tak bywa postrzegana. Im lepiej zidentyfikowane są czynniki sprzyjające CUI, im dokładniej zmapowane ryzykowne miejsca i im szybciej reaguje się na pierwsze dyskretne sygnały na płaszczu, tym rzadziej instalacja zaskakuje nagłym wyciekiem. Dobrze zaplanowana inspekcja, wsparta przemyślanym doborem izolacji, powłok i detali montażowych, pozwala zmienić CUI z „cichego zabójcy” w kontrolowane ryzyko inżynierskie.

Metody inspekcji i diagnostyki CUI – porównanie podejść

Odkrywka tradycyjna – punkt odniesienia dla innych metod

Najbardziej oczywistym i wciąż najpewniejszym sposobem oceny CUI jest fizyczne zdjęcie izolacji i płaszcza na wybranym odcinku. Taka odkrywka daje pełny wgląd w stan rury, powłoki i samej izolacji.

Główne zalety są proste:

• bezpośrednia ocena stanu ścianki – można zobaczyć rodzaj korozji, stopień ubytku, zawilgocenie,
• możliwość wykonania badań NDT (UT, MT, PT) na odsłoniętej powierzchni z wysoką dokładnością,
• okazja do naprawy detali izolacji – poprawa spadków, uszczelnień, podpór, jeśli już rozebrano płaszcz.

Równocześnie jest to podejście najbardziej kosztowne i inwazyjne. Przy dłuższych odcinkach pojawiają się problemy z logistyką, dostępem (rusztowania, prace na wysokości) i ryzykiem mechanicznego uszkodzenia rurociągu czy powłok przy zdejmowaniu blach. Dlatego odkrywka pełni dziś raczej rolę metody weryfikującej – stosowanej tam, gdzie inne techniki wskazują podwyższone ryzyko.

Ultradźwięki (UT) przez izolację – kiedy ma sens, a kiedy zawodzi

Badania ultradźwiękowe przez izolację próbują połączyć zalety klasycznego UT z ograniczeniem ingerencji w płaszcz. W praktyce stosuje się dwa główne podejścia:

• UT punktowe przez otwory w płaszczu – w wybranych miejscach wierci się niewielkie otwory, przez które wkłada się głowicę,
• UT przez izolację bez niszczenia płaszcza – w połączeniu ze specjalnymi materiałami izolacyjnymi i kontrolowanym medium sprzęgającym.

Rozwiązanie punktowe ma sporą popularność przy starszych instalacjach, gdzie płaszcz i tak jest już naprawiany. Otwory wierci się w siatce lub w jasno zdefiniowanych strefach (np. przy podporach), następnie po badaniu zaślepia. Zaletą jest stosunkowo niewielka ingerencja i dobrze znana technologia UT. Słabym punktem pozostaje reprezentatywność – pomiar obejmuje mały punkt, a CUI często rozwija się lokalnie, tuż obok mierzonego miejsca.

Druga grupa rozwiązań, czyli UT „przez izolację”, wymaga zwykle dobrze zdefiniowanego, jednorodnego systemu izolacyjnego i odpowiednio przygotowanego płaszcza. Sprawdza się bardziej przy nowych instalacjach, gdzie już na etapie projektu przewidziano taką metodę. W przypadku starych rurociągów, z mieszanymi izolacjami, łatami i niejednorodnymi podkładkami, uzyskanie wiarygodnych wyników bywa trudne.

Radiografia (RT) – wysoka rozdzielczość, wysoka uciążliwość

Radiografia przemysłowa pozwala z dużą dokładnością ocenić ubytek ścianki i perforacje, również pod izolacją. W odróżnieniu od UT daje obraz całego przekroju w danym miejscu, co ułatwia wychwycenie lokalnych wżerów.

Ma jednak kilka istotnych ograniczeń:

• wymaga zabezpieczenia strefy promieniowania – ograniczenia ruchu pracowników, prace w nocy lub w oknach postojowych,
• czas przygotowania i wykonania jest wyższy niż przy UT,
• koszt na punkt pomiarowy jest znaczny, więc metoda lepiej nadaje się do weryfikacji wybranych, krytycznych miejsc niż do szerokiego skanowania instalacji.

Radiografia dobrze sprawdza się przy kołnierzach, króćcach i odcinkach o utrudnionym dostępie dla UT, szczególnie w instalacjach wysokociśnieniowych, gdzie każda perforacja ma potencjalnie poważne skutki. W sytuacjach, gdy nie można sobie pozwolić na otwieranie izolacji (np. agresywne środowisko atmosferyczne, trudny dostęp), RT bywa jedyną realną alternatywą.

Techniki cyfrowe: skanery korozji, profilowanie grubości ścianki

Coraz częściej stosuje się skanery, które w jednym przejściu rejestrują mapę grubości ścianki na większej powierzchni. To istotna różnica względem klasycznego UT punktowego – zamiast pojedynczych wartości otrzymuje się rozkład ubytków.

W praktyce wyróżnić można dwa scenariusze:

• skanowanie po odkryciu rury – idealne do pełnej oceny stanu po zdjęciu izolacji na krytycznych odcinkach,
• skanowanie przez cienką izolację lub w specjalnych okienkach – stosowane tam, gdzie system izolacyjny został tak zaprojektowany, aby ułatwić diagnostykę.

Skanery są szczególnie przydatne na podporach, w strefach rozbryzgu i przejściach przez konstrukcje, gdzie korozja ma silnie lokalny charakter. Zamiast przypadkowo „trafić” w wżer, można zobaczyć cały obszar i od razu zaplanować zakres naprawy. W porównaniu z RT są bardziej przyjazne organizacyjnie (brak promieniowania), ale wymagają dobrego przygotowania powierzchni oraz doświadczonego operatora.

Metody termograficzne – szybki screening, ograniczona precyzja

Kamera termowizyjna pozwala wychwycić różnice temperatur na powierzchni płaszcza izolacyjnego. Tam, gdzie izolacja jest zawilgocona lub skorodowana rura oddaje więcej ciepła (lub chłodu), zmieniając lokalną mapę temperatur.

W porównaniu z UT czy RT termografia ma kilka wyraźnych plusów:

• jest szybka – można przeskanować dziesiątki metrów rurociągu w krótkim czasie,
• jest bezinwazyjna – brak wiercenia, zdejmowania płaszcza, ryzyka uszkodzeń,
• dobrze sprawdza się jako metoda preselekcji – wytypowania odcinków do dalszej, dokładniejszej diagnostyki.

Jej słabością jest natomiast fakt, że nie mierzy ona grubości ścianki, a jedynie efekt termiczny problemu. Zawilgocona izolacja lub mostek termiczny może, ale nie musi oznaczać zaawansowanej korozji. Dlatego termografia ma największą wartość tam, gdzie kluczowe jest szybkie zawężenie obszaru poszukiwań – na długich ciągach, w trudno dostępnych korytarzach czy przy instalacjach niskotemperaturowych, gdzie kondensacja jest głównym mechanizmem doprowadzania wody.

Czujniki wilgoci i systemy monitoringu on-line

Odrębną grupę narzędzi tworzą systemy monitorujące warunki pod izolacją w sposób ciągły. Mogą to być zarówno proste wskaźniki wilgoci, jak i zaawansowane sieci czujników przesyłających dane do systemu sterowania.

Stosuje się m.in.:

• pasywne wskaźniki zawilgocenia (np. paski zmieniające kolor po kontakcie z wodą) umieszczane w charakterystycznych punktach,
• czujniki wilgotności i temperatury instalowane w kieszeniach pomiarowych pod płaszczem,
• systemy kabli detekcyjnych reagujących na obecność wody wzdłuż rurociągu.

Największy sens mają one przy instalacjach szczególnie krytycznych – np. rurociągach mediów niebezpiecznych, gdzie wyciek jest nieakceptowalny, oraz tam, gdzie dostęp jest bardzo utrudniony (podziemne kanały, wysoko położone galerie). W porównaniu z okresowymi kampaniami inspekcyjnymi, monitoring on-line pozwala szybciej wychwycić zmianę warunków – np. nowy punkt przecieku osłony po wichurze czy naprawach dachów.

Z drugiej strony wdrożenie takich systemów wymaga bardziej złożonego projektu izolacji (przewidziane przepusty, kieszenie, okablowanie) oraz dyscypliny w utrzymaniu. Przy instalacjach o umiarkowanym ryzyku wiele zakładów pozostaje więc przy klasycznych inspekcjach okresowych, uznając pełen monitoring za zbyt kosztowny w porównaniu z potencjalnymi stratami.

Dobór metody inspekcji do klasy ryzyka

To, która metoda będzie optymalna, zależy nie tylko od budżetu, ale przede wszystkim od klasy ryzyka danego odcinka rurociągu. Można to ująć w kilka prostych scenariuszy:

• Odcinki niskiego ryzyka (medium nieagresywne, niskie ciśnienie, dobra dostępność): zwykle wystarcza inspekcja wizualna płaszcza + selektywne odkrywki w miejscach typowo narażonych (podpory, połączenia, przejścia przez przegrody).
• Odcinki średniego ryzyka (agresywne środowisko zewnętrzne, historia przecieków, większe znaczenie procesu): rozsądne jest łączenie termografii lub przeglądu wizualnego z UT punktowym w wytypowanych strefach i okazjonalną radiografią w miejscach krytycznych.
• Odcinki wysokiego ryzyka (media niebezpieczne, wysokie ciśnienie, kluczowy wpływ na bezpieczeństwo): zwykle opłaca się inwestycja w monitoring warunków pod izolacją, regularne badania NDT z użyciem skanerów, a przy remontach – pełne odkrywki i inspekcję 100% obwodu.

Różnica między zakładami o dojrzałym podejściu do CUI a tymi działającymi „reaktywnie” polega właśnie na selekcji metod. Zamiast próbować zastosować jedno narzędzie wszędzie, lepiej zestawić kilka technik – tanich, szybkich dla preselekcji i droższych, ale dokładnych, dla potwierdzenia podejrzeń na najwrażliwszych odcinkach.

Kluczowe miejsca narażone na CUI – gdzie szukać w pierwszej kolejności

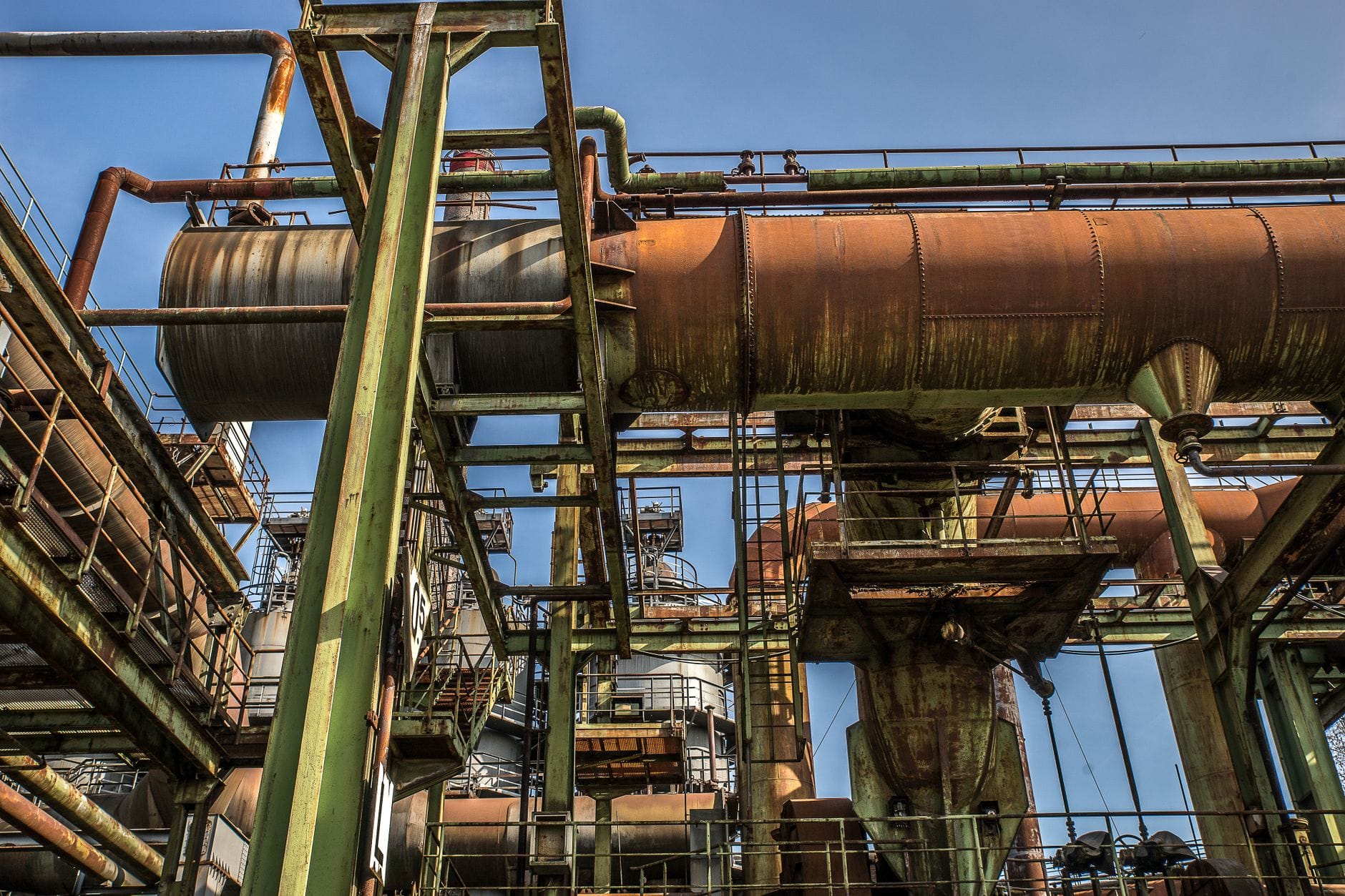

Podpory, podwieszenia i punkty stałe

Podpory to jedne z najbardziej narażonych elementów całego układu. Łączą w sobie kontakt z wodą z zewnątrz, zmienne obciążenia i ograniczoną możliwość wysychania. Tam, gdzie rury opierają się na stalowych konstrukcjach, tworzą się łatwo kieszenie wodne, których izolacja nie jest w stanie skutecznie osuszyć.

Najczęstsze problemy obejmują:

• ścieranie izolacji na powierzchni podparcia – ruchy termiczne powodują lokalne zdarcie powłok i odsłonięcie gołej stali,
• mostki termiczne w rejonie elementów dystansujących, które sprzyjają kondensacji,
• akumulację wody na płaskich półkach podpór, szczególnie przy błędnie wykonanych spadkach i odprowadzeniach.

W praktyce na wielu obiektach wystarczy kilka selektywnych odkrywek na podporach, aby znaleźć pierwsze poważne ubytki ścianki – podczas gdy długie, proste odcinki „w polu” pozostają w relatywnie dobrym stanie. Z tego powodu podpory i punkty stałe zwykle trafiają na samą górę listy inspekcyjnej.

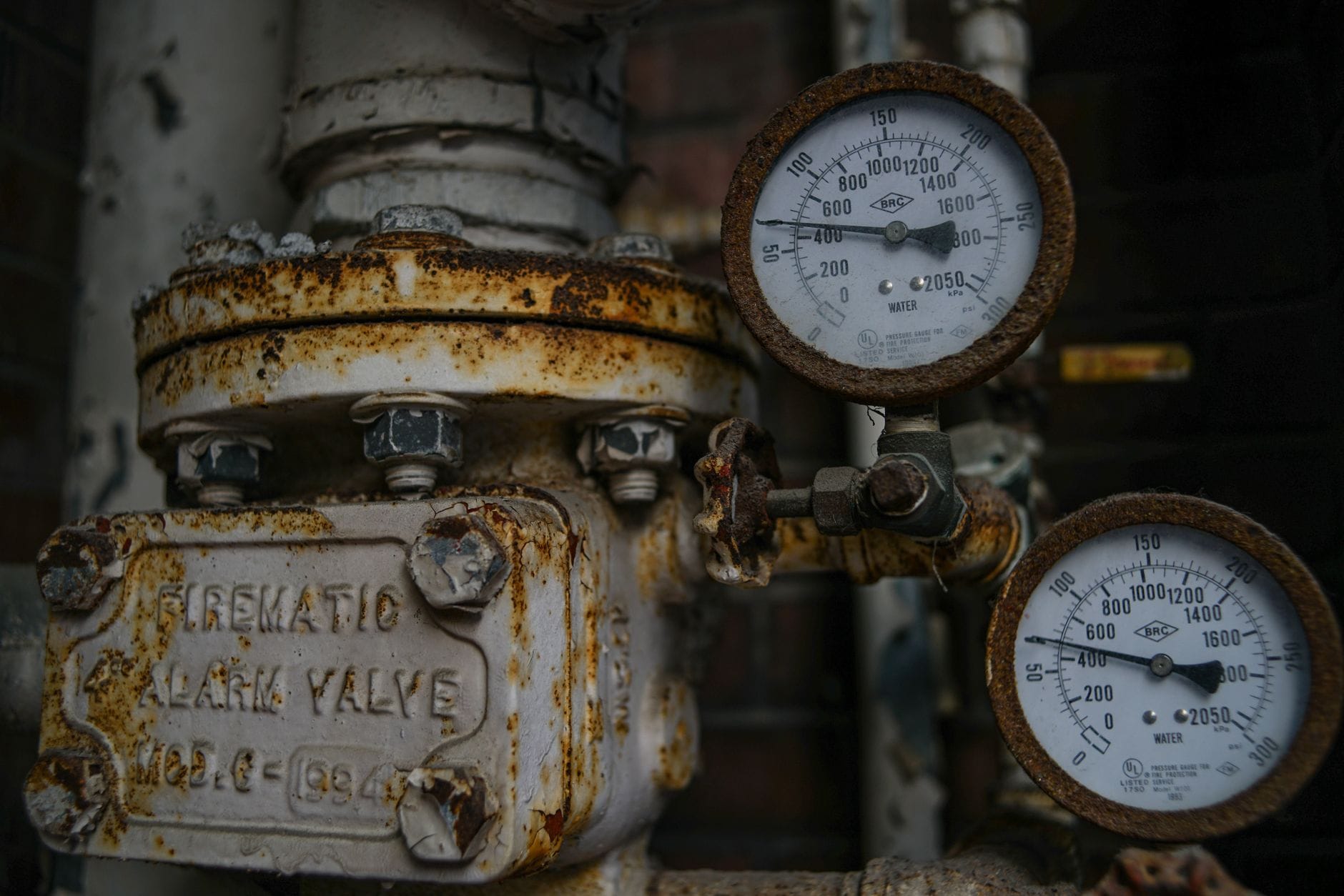

Kołnierze, zawory i elementy armatury

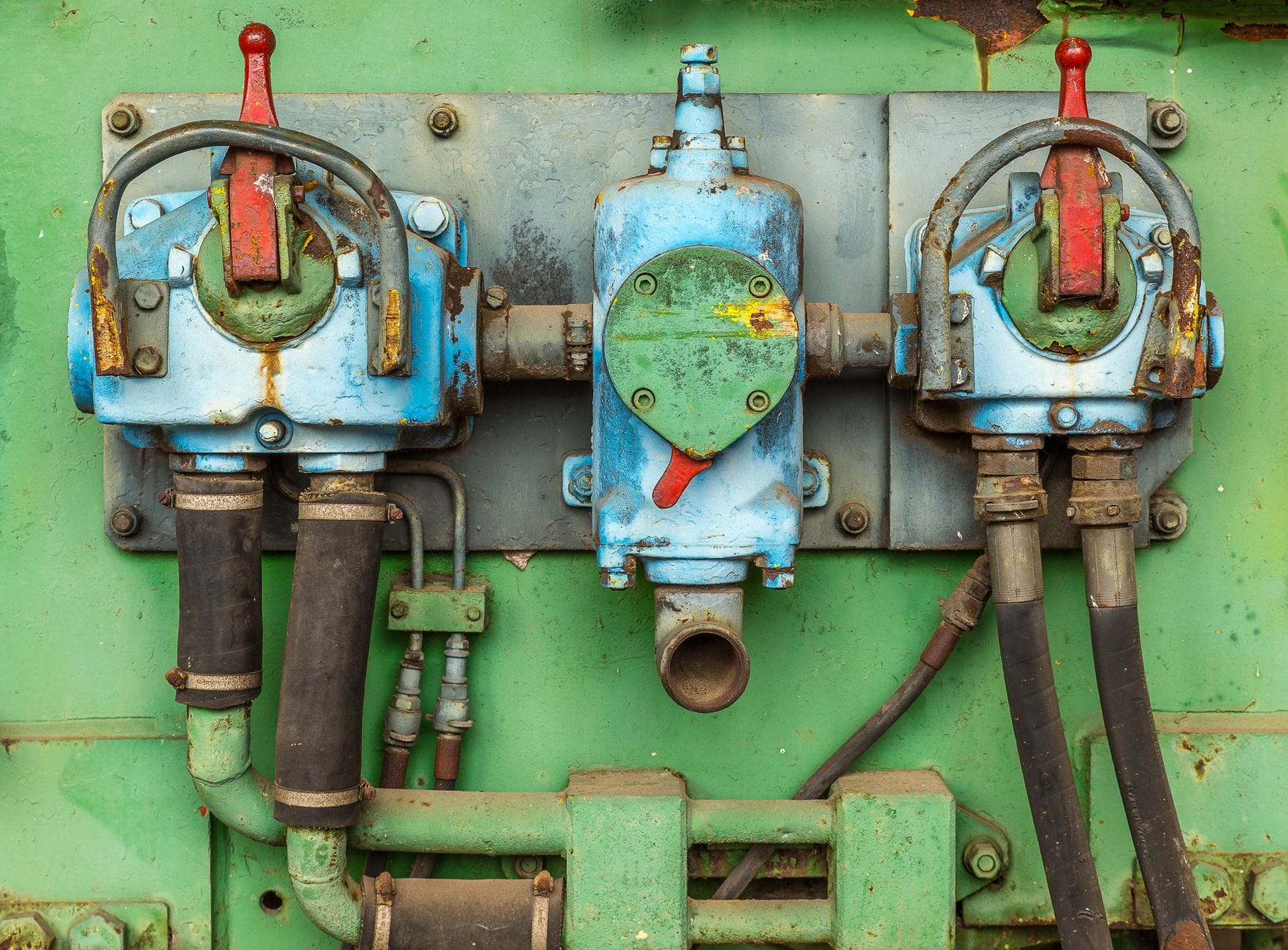

Armatura rurociągowa to obszar, gdzie mechaniczne uszkodzenia izolacji, wycieki i prace serwisowe nakładają się na siebie. Izolacja wokół kołnierzy i zaworów jest często bardziej skomplikowana geometrycznie, a więc trudniejsza do szczelnego wykonania i uszczelnienia.

Typowe „gorące punkty” w tej grupie to:

• kołnierze poziome, nad którymi gromadzi się woda spływająca z wyższych partii rurociągu,
• zawory z wrzecionem pionowym, gdzie przejścia przez izolację są podatne na rozszczelnienia przy każdym cyklu otwierania/zamykania,
• króćce pomiarowe i odpowietrzenia, które prowizorycznie doszczelnia się taśmami lub pianą, gdy „brakuje” dedykowanych detali izolacyjnych.

W porównaniu z prostymi odcinkami rur, w obrębie armatury częściej dochodzi też do wcześniejszych wycieków – wymian uszczelek, dokręcania połączeń, napraw. Każda taka historia to potencjalna kieszeń wilgoci uwięzionej pod ponownie założoną izolacją. Dlatego rurociągi, które na papierze wyglądają na „młode”, w rejonach bogatych w armaturę potrafią wykazywać zaawansowaną CUI już po kilku latach.

Przejścia przez ściany, dachy i konstrukcje

Wszędzie tam, gdzie rurociąg przechodzi przez przegrody budowlane lub elementy konstrukcji, dochodzi do skomplikowanej gry ruchów termicznych, osiadania i pracy budynku. Izolacja i płaszcz muszą nadążać za tymi ruchami, co rzadko udaje się w 100%.

Skutki są podobne na wielu obiektach:

• pęknięcia i rozwarstwienia płaszcza w rejonie przepustów,
• szczeliny pierścieniowe między płaszczem a tuleją przepustową, działające jak lejek dla wody,
• lokalne zacieki spływające po ścianie lub dachu prosto na rurociąg.

Jeżeli dodatkowo przepust znajduje się w strefie narażonej na zaleganie śniegu lub spiętrzanie wody opadowej, potencjalna droga wnikania wilgoci staje się praktycznie stałym źródłem zasilania CUI. Różnica między starannie zaprojektowanym detalem (kołnierze uszczelniające, obróbki blacharskie, spadki) a „dorabianym” rozwiązaniem z pianki montażowej czy taśm dekarskich przekłada się tu bezpośrednio na ryzyko przyspieszonej korozji.

Przy planowaniu kampanii inspekcyjnej przejścia warto potraktować inaczej niż proste odcinki. Dobrą praktyką jest łączenie oględzin zewnętrznych z odkrywkami próbnymi w losowo wybranych przepustach danego typu. Jeżeli w dwóch–trzech punktach kontrolnych widać silne ubytki ścianki, zwykle opłaca się rozszerzyć zakres prac i założyć, że pozostałe przepusty o podobnej konstrukcji są w zbliżonym stanie. Odwrotnie, brak istotnych uszkodzeń w reprezentatywnej próbce pozwala przesunąć bardziej inwazyjne prace na późniejszy termin.

Istotne jest też rozróżnienie między przejściami wewnętrznymi (przez ściany w hali, nad ogrzewanymi pomieszczeniami) a przejściami zewnętrznymi (przez dachy, ściany zewnętrzne, do estakad). Te pierwsze są częściej narażone na kondensację i skropliny z instalacji, te drugie – na deszcz, śnieg i UV. W efekcie inne detale zawodzą jako pierwsze: wewnątrz – przejścia przez tuleje i styki materiałów izolacyjnych, na zewnątrz – połączenia z obróbkami dachowymi i uszczelnienia silikonowe. Inspekcja powinna uwzględniać tę różnicę, zamiast traktować wszystkie przepusty jednakowo.

W wielu zakładach największe przyspieszenie korozji obserwuje się nie na odcinkach „środkiem pola”, ale właśnie na tych newralgicznych strefach: podporach, armaturze i przepustach. To one najczęściej decydują o konieczności wcześniejszego remontu, mimo że reszta rurociągu ma jeszcze zapas grubości. Im lepiej zostaną zidentyfikowane i objęte celowaną inspekcją, tym rzadziej CUI będzie zaskoczeniem, a częściej kontrolowanym ryzykiem, z którym można świadomie gospodarować budżetem utrzymania ruchu.

Strefy zmiennej temperatury i rurociągi przyurządzeniowe

Rurociągi pracujące w zakresie zmiennej temperatury – np. linie rozruchowe, obejścia, przewody przyurządzeniowe przy wymiennikach czy reaktorach – są szczególnie podatne na CUI. W odróżnieniu od równomiernie nagrzanych magistral, tutaj temperatury potrafią zmieniać się o kilkadziesiąt stopni w ciągu krótkiego czasu. Dla stali to nic niezwykłego, ale dla układu: rura–izolacja–płaszcz oznacza ciągłą pracę termiczną i pompowanie wilgoci w głąb przegrody.

Typowe problemy to:

• zmęczeniowe pękanie płaszcza w pobliżu króćców przyurządzeniowych (czujniki, kapilary, małe zawory),
• rozsuwanie się styków izolacji przy każdym cyklu grzania i chłodzenia, co otwiera drogę dla kondensatu,
• lokalne oblodzenia na zimnych liniach, które po odmarznięciu pozostawiają wodę uwięzioną pod płaszczem.

Na estakadach przemysłowych można często zestawić dwa sąsiadujące przewody: stałotemperaturową parę technologiczną i rurociąg rozruchowy używany sporadycznie. Pierwszy po latach bywa w przyzwoitym stanie, drugi – z pozoru „mniej zużywany” – wykazuje zaawansowaną CUI właśnie przez częste przejścia przez punkt rosy i cykliczną pracę izolacji.

Rurociągi przyurządzeniowe (tzw. hook-upy, krótkie odcinki przy aparatach) przegrywają dodatkowo przez gęstość detali na małej długości. Każdy mały zawór, korek spustowy czy króciec pomiarowy to ingerencja w ciągłość izolacji. W efekcie na kilku metrach długości potrafi skupić się więcej „miejsc potencjalnego przecieku” niż na kilkudziesięciu metrach magistrali. Podczas inspekcji te krótkie odcinki warto traktować jak osobną klasę ryzyka, a nie „przy okazji” dołączać je do głównego rurociągu.

Strefy przy gruncie i w pobliżu powierzchni poziomych

Dolne partie instalacji – odcinki przy posadzce, nad gruntem, w kanałach – częściej stają się magazynem wilgoci niż wyżej położone linie. Wynika to zarówno z warunków klimatycznych (chłodniejsze, mniej przewiewne strefy), jak i z eksploatacji (zacieki z instalacji, mycie posadzek, woda gruntowa).

W praktyce powtarzają się trzy schematy:

• rury tuż nad posadzką w halach procesowych, obmywane przy każdym myciu wodą procesową lub chemikaliami,
• odcinki nad gruntem na zewnątrz, gdzie bryzgi deszczu i błota sięgają wyżej niż intuicyjnie się zakłada,
• rurociągi w kanałach i tunelach, w których gromadzi się kondensat i woda deszczowa dopływająca z innych stref.

Odcinek zlokalizowany np. 30–50 cm nad poziomem podłogi może być systematycznie zawilgacany przez odbicia strug wody z myjek ręcznych lub zraszaczy. Nawet przy dobrym płaszczu po kilku latach krawędzie segmentów i strefy przy podporach dolnych wyglądają dużo gorzej niż te same rury na wysokości głowy. W kanałach z kolei problemem jest ograniczony ruch powietrza – raz wprowadzona tam wilgoć wysycha wielokrotnie wolniej.

Podczas planowania odkrywek i pomiarów grubości logiczne jest zatem „zagęszczenie siatki” punktów kontrolnych właśnie przy gruncie, a nie równomierne rozkładanie ich co kilkanaście metrów na całej wysokości instalacji.

Rurociągi o nietypowych średnicach i izolacjach mieszanych

CUI zaskakuje szczególnie tam, gdzie w jednym ciągu występują różne typy izolacji lub nietypowe średnice rur. Producenci systemów izolacyjnych i płaszczy standardowo projektują rozwiązania pod najbardziej popularne DN. Gdy pojawia się średnica „pośrednia” lub niestandardowy kształt, w ruch idą docinki, przejściówki i prowizoryczne obejmy, które gorzej znoszą starzenie i ruchy termiczne.

Problem nasila się tam, gdzie na jednej linii stosuje się różne materiały izolacji – np. wełnę mineralną na odcinkach gorących i piankę na chłodniczych lub strefach mrozowych. Każdy styk dwóch systemów to miejsce, gdzie:

• zmienia się przepuszczalność pary wodnej przez przegrodę,
• inaczej pracuje płaszcz i mocowania (inne rozszerzalności, różna sztywność),
• częściej powstają szczeliny i uskoki wykorzystywane przez wodę.

Jeżeli dodatkowo izolacja była modernizowana etapami, w jednym ciągu mogą sąsiadować systemy różniące się o kilka generacji. Nawet jeżeli każdy z osobna jest poprawnie zaprojektowany, ich współpraca w strefach przejściowych bywa najsłabszym ogniwem. Dla zespołów inspekcyjnych to właśnie te granice systemów izolacji stanowią dobre miejsca na priorytetowe odkrywki.

Strategie ochrony przed CUI – jak dobrać środki do ryzyka i warunków pracy

Porównanie podejść: „bariera na stali” vs „bariera na izolacji”

Środki ochronne przed CUI można z grubsza podzielić na dwa podejścia:

• ochronę na poziomie stali – czyli powłoki, systemy metalizacyjne, dobór stopu, ewentualnie ochrona katodowa,
• ochronę na poziomie izolacji i płaszcza – ograniczanie dopływu wody, szybkie odprowadzanie kondensatu, systemy „oddychające”.

W pierwszym podejściu zakłada się, że woda i tak się pojawi, więc główną barierą ma być dobrze dobrana powłoka na rurze. Sprawdza się to tam, gdzie:

• medium jest krytyczne, a przeciek niedopuszczalny,
• izolacja bywa wielokrotnie demontowana i montowana (częste remonty),
• warunki zewnętrzne są bardzo zmienne i trudno utrzymać idealną szczelność płaszcza.

Zaletą jest relatywna niezależność od jakości wykonania izolacji – nawet jeżeli woda dostanie się do środka, dobrze dobrana powłoka (np. epoksydowa wysokogrubopowłokowa, systemy na gorąco natryskiwanych powłok elastomerowych) daje bufor czasu. Wadą są wyższe koszty powierzchniowe i konieczność restrykcyjnej kontroli jakości w warsztacie lub na budowie.

Drugie podejście – koncentracja na izolacji i płaszczu – ma sens, gdy:

• rurociągi pracują w mniej agresywnych warunkach,
• na obiekcie istnieją dobre standardy montażu i utrzymania izolacji,
• istnieje możliwość regularnych inspekcji i szybkich napraw usterek płaszcza.

Stawia się wówczas na systemy o niskiej nasiąkliwości, z kontrolowanymi detalami dachówkowymi, sprawdzonymi przepustami i odprowadzeniem wody. Plus – niższy koszt powłok na stali (lub ich całkowity brak w niektórych strefach). Minus – większa wrażliwość na błędy montażowe i późniejsze „drobne naprawy”, które przez brak spójności detali szybko podnoszą ryzyko CUI.

W instalacjach o zróżnicowanym ryzyku zwykle najbardziej efektywny jest model mieszany: kompletne systemy powłokowe na odcinkach wysokiego ryzyka (przy armaturze, przepustach, nad newralgicznymi ciągami komunikacyjnymi) i poprawnie wykonana izolacja z umiarkowanymi wymaganiami powłokowymi na prostych odcinkach o niższej krytyczności.

Dobór powłok pod izolację – czym się kierować

Przy wyborze powłok „pod izolację” często porównuje się kilka grup produktów:

• epoksydy wysokogrubopowłokowe (często modyfikowane, np. z płatkami szkła),
• systemy epoksydowo-novolakowe dla wyższych temperatur,
• metalizacje natryskowe (cynk, aluminium, ich mieszanki),
• specjalistyczne powłoki elastomerowe lub silikonowe dla ekstremalnych zakresów temperatur.

W praktyce decyzja rzadko opiera się tylko na karcie technicznej. Kluczowe pytania to:

• Zakres temperatury pracy: epoksydy standardowe dobrze czują się w niższych i średnich temperaturach, novolaki i systemy z płatkami szkła lepiej przy wyższych; metalizacje radzą sobie szerzej temperaturowo, ale wymagają dobrej kontroli przygotowania podłoża.
• Rodzaj i chemia medium: przy mediach bogatych w siarkę, z możliwością wystąpienia kondensatu kwaśnego, mocniejszym kandydatem będzie system o wysokiej odporności chemicznej niż sama metalizacja.
• Możliwość aplikacji i napraw: w warsztacie łatwiej zastosować złożony system wielowarstwowy, na remontach polowych często wygrywają rozwiązania mniej wymagające co do warunków aplikacji (wilgotność, temperatura stali).

Metalizacje natryskowe (np. aluminium na gorących rurociągach) często porównuje się z systemami epoksydowymi. Metalizacja oferuje dobrą odporność na wysokie temperatury i długie okresy pracy, ale jej koszt wejścia i wymagania sprzętowe są wyższe, a naprawy punktowe wymagają doświadczenia. Epoksydy są bardziej elastyczne logistycznie, lecz ich trwałość w warunkach stale zawilgoconej izolacji mocno zależy od reżimu aplikacji i doboru konkretnego systemu.

Projekt izolacji a CUI – szczelna „puszka” czy system odwadniający

W ochronie przed CUI izolacja jest równie ważna jak sam system powłokowy. Można wyróżnić dwa przeciwstawne podejścia projektowe:

• system maksymalnie szczelny – celem jest ograniczenie dostępu wody do minimum,
• system kontrolowanego odwadniania – akceptuje, że woda dostanie się pod płaszcz, ale ma z niego szybko odpłynąć lub odparować.

System „szczelny” sprawdza się w umiarkowanych warunkach, gdy istnieje realna szansa utrzymania ciągłości płaszcza i detali przez dłuższy czas. Z zewnątrz wygląda estetycznie, a dobrze wykonane dachówkowe zakładki skutecznie odprowadzają wodę poza obrys rur. Słabym punktem są jednak nieuniknione ingerencje serwisowe: każda rozcięta i „na szybko” zagięta blacha, każda piankowa łatka w miejscu twardego detalu to przyszłe potencjalne nieszczelności, przez które woda wchodzi, ale nie ma łatwej drogi wyjścia.

System odwadniający (z perforacjami w określonych miejscach, szczelinami wentylacyjnymi, drenażem) stawia na kontrolowaną migrację wilgoci. Nie próbuje tworzyć absolutnej bariery, raczej umożliwia wysychanie materiału izolacyjnego i wypływ kondensatu. Dobrze sprawdza się w strefach, gdzie opady i rozbryzgi są nieuniknione, a izolacja jest narażona na częste zwilżanie i wysychanie.

Różnica pojawia się również przy doborze samego materiału izolacyjnego:

• izolacje o bardzo niskiej nasiąkliwości (np. niektóre piany zamkniętokomórkowe) dobrze współgrają z podejściem „szczelnym”, pod warunkiem odpowiedniej ochrony UV,
• wełny włókniste (mineralne, szklane) wymagają albo skutecznego uszczelnienia płaszcza, albo projektowego przewidzenia drenażu i okresowego wysychania, bo po nasiąknięciu zamieniają się w gąbkę.

W praktyce na jednej instalacji stosuje się często mieszany model: na dachach i wysoko położonych estakadach – bardziej szczelne rozwiązania, w pobliżu gruntu i w kanałach – systemy z możliwością drenażu. Kluczowe jest, aby projektant i wykonawca świadomie zdefiniowali filozofię dla każdej strefy, zamiast kopiować jeden detal izolacji „wszędzie tam, gdzie jest rura”.

Specjalne systemy anty-CUI – kiedy mają sens

Rynek oferuje szereg specjalistycznych produktów „CUI-resistant”: powłoki o bardzo wysokiej grubości, elastyczne okładziny termokurczliwe, gotowe segmenty izolacyjne z integralną barierą przeciwwodną. Są one znacząco droższe od klasycznych rozwiązań, ale w określonych zastosowaniach potrafią się obronić ekonomicznie.

Najczęściej opłacalne są w trzech scenariuszach:

• strefy o krytycznym znaczeniu dla bezpieczeństwa – np. rurociągi z toksycznymi mediami nad ciągami ewakuacyjnymi lub urządzeniami kluczowymi,
• miejsca bardzo trudnodostępne – gdzie każdy dostęp wymaga rusztowań, prac wysokościowych lub zatrzymań procesu,
• instalacje narażone na ciągłe zawilgocenie – strefy rozbryzgów wody morskiej, myjnie, strefy zraszania przeciwpożarowego, gdzie klasyczna izolacja szybko „poddaje się” wodzie.

Tego typu rozwiązania zwykle ogranicza się do wybranych odcinków, właśnie ze względu na koszt. Sprawdzają się tam, gdzie potencjalna awaria oznaczałaby nie tylko naprawę rury, lecz także przestoje, zniszczenie wyposażenia lub poważne konsekwencje BHP. Na proste odcinki o niższej krytyczności lepiej przeznaczyć budżet na poprawne wykonanie standardowych systemów – równowaga między „superproduktem” a dobrą praktyką montażową jest kluczowa.

Różnica między systemami dedykowanymi anty‑CUI a klasycznymi rozwiązaniami polega najczęściej na kontroli przepływu wody. Gotowe segmenty z barierą przeciwwodną faktycznie mocno ograniczają dostęp wilgoci do rury, ale każdy ich niedokładny styk staje się krytycznym miejscem. Elastyczne powłoki grubopowłokowe z kolei tolerują okresowe zawilgocenie, lecz wymagają bezwzględnego dotrzymania parametrów aplikacji i utwardzania. W jednym przypadku problemem jest detal montażowy, w drugim – reżim technologiczny.

W praktyce na tej samej instalacji często łączy się kilka poziomów ochrony: klasyczny system powłokowo‑izolacyjny jako baza, a na najbardziej wrażliwych elementach – „kołnierze bezpieczeństwa” w postaci specjalistycznych płaszczy, rękawów termokurczliwych lub segmentów o podwyższonej odporności na CUI. Taki układ bywa bardziej sensowny ekonomicznie niż próba zastosowania najdroższych rozwiązań wszędzie, niezależnie od ryzyka.

Im lepiej rozpoznane są realne warunki pracy instalacji, tym łatwiej dobrać rozsądną kombinację powłok, izolacji i detali. Korozja pod izolacją nie znika od samego użycia „najlepszego” produktu z katalogu – zdecydowanie skuteczniej działa świadome projektowanie stref, powtarzalne detale, poprawna aplikacja i regularna kontrola, nawet jeśli wymaga to odrobiny dyscypliny eksploatacyjnej.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać korozję pod izolacją rur, skoro jej nie widać?

Najczęściej pierwsze sygnały widać nie na samej rurze, ale na izolacji i osłonach. Alarmujące objawy to m.in. odbarwienia i zacieki na płaszczu blaszanym, wybrzuszenia, „miękkie” fragmenty izolacji po dociśnięciu dłonią, a także miejscowe zapadnięcia płaszcza, jakby izolacja w środku „zniknęła”. Przy instalacjach gorących często widać też parę lub lekkie „dymienie” z zakładek blach po deszczu.

W praktyce porównuje się sąsiednie odcinki rurociągu: jeśli fragment w podobnych warunkach wygląda inaczej (mocniejsze zabrudzenia, ślady korozji na obejmach, zacieki pod podporami), jest duża szansa, że pod spodem izolacja jest zawilgocona. Ostateczne potwierdzenie daje dopiero lokalne odkrycie izolacji lub badania nieniszczące (UT grubości ścianki, techniki RT, czasem phased array).

W jakim zakresie temperatur korozja pod izolacją jest największym problemem?

Najbardziej niebezpieczny zakres to zwykle od ok. 0 do 150–175°C. W tym przedziale na powierzchni rury mogą jednocześnie występować: trwała wilgoć (kondensat, woda opadowa, przecieki) oraz podwyższona temperatura, która przyspiesza reakcje korozyjne. W efekcie procesy pod izolacją często zachodzą szybciej niż klasyczna korozja atmosferyczna na nieosłoniętej stali.

Instalacje bardzo gorące (powyżej 150°C) teoretycznie „same się suszą”, jednak w praktyce lokalne mostki termiczne, miejsca o większej grubości izolacji czy zacienione fragmenty potrafią utrzymywać wodę miesiącami. Z kolei przy rurach chłodniczych i mroźniczych problem przesuwa się w stronę kondensacji: para wodna przenika przez nieszczelną paroizolację, skrapla się na zimnej rurze i praktycznie nie ma możliwości odparowania.

Skąd bierze się woda pod izolacją rur?

Wilgoć dostaje się pod izolację głównie przez nieszczelności płaszcza i błędnie wykonane detale. Typowe źródła to deszcz i śnieg, które wnikają przez niedokładne zakładki blach, nieszczelne obróbki przy podporach, przejściach przez dachy i ściany, a także „otwarte” końcówki izolacji przy armaturze. Woda potrafi spływać grawitacyjnie na duże odległości i zatrzymywać się w najniżej położonych odcinkach rurociągu.

Drugi, równie częsty scenariusz to kondensacja pary wodnej na zimnych rurach chłodniczych lub w strefach mostków termicznych. Do tego dochodzą przecieki z samej instalacji (nieszczelne kołnierze, zawory), woda z mycia urządzeń pod ciśnieniem oraz topniejący lód i szron. Jeśli izolacja jest chłonna, woda rozprowadzana jest kapilarnie po całej jej objętości, a odparowanie pod płaszczem jest bardzo utrudnione.

Które materiały rur są najbardziej narażone na CUI: stal węglowa czy nierdzewna?

Stal węglowa jest najbardziej podatna na klasyczną, równomierną korozję pod izolacją – z czasem pojawiają się rozwarstwienia, łuszczenie i perforacje. W takich instalacjach CUI kończy się zwykle ubytkiem ścianki i wyciekiem medium. Stale niskostopowe zachowują się podobnie, choć tempo degradacji bywa niższe, jeśli zastosowano właściwe powłoki ochronne.

Stal nierdzewna wygląda bezpieczniej, ale w środowisku bogatym w chlorki (mgła solna, zanieczyszczenia przemysłowe, rozpuszczalne chlorki w izolacji) może ulegać szybkim, lokalnym wżerom i korozji naprężeniowej. Różnica jest taka, że ściana rury zewnętrznie pozostaje gładka, a poważne ubytki powstają punktowo i długo pozostają niewidoczne. Dlatego przy nierdzewce kluczowa jest kontrola zawartości chlorków w materiałach izolacyjnych i właściwy dobór powłok.

Jak zapobiec korozji pod izolacją – lepsza jest powłoka, czy „lepsza” izolacja?

Najlepsze efekty daje połączenie obu podejść. Dobra powłoka antykorozyjna na rurze (system malarski lub powłoka metalizacyjna) pełni funkcję ostatniej bariery – gdy woda mimo wszystko przedostanie się pod izolację, metal nie jest od razu odsłonięty. Z kolei odpowiednio dobrana izolacja i płaszcz ograniczają wnikanie i akumulację wilgoci. Same „szlachetne” materiały izolacyjne nie zastąpią solidnego systemu ochrony powierzchni.

W praktyce porównuje się kilka scenariuszy:

• tańsza izolacja + mocna powłoka antykorozyjna – lepsza dla środowisk bardzo agresywnych, gdzie wejście woda jest prawdopodobne,
• izolacja o niskiej chłonności wody + poprawne detale blacharskie – sprawdza się przy mniej korozyjnej atmosferze i dobrej kulturze utrzymania,
• dodatkowe rozwiązania drenujące (otwory drenażowe, specjalne kształtki na podporach) – stosowane tam, gdzie nie da się uniknąć okresowego zawilgocenia.

Jak często kontrolować izolowane rurociągi pod kątem CUI?

Częstotliwość przeglądów zależy od agresywności środowiska, temperatury pracy oraz wieku instalacji. W typowej rafinerii czy zakładzie chemicznym odcinki wysokiego ryzyka (strefy nadmorskie, okolice wycieków, podpory, kołnierze) kontroluje się zwykle częściej niż resztę – częściowe odkrycie izolacji lub badania UT wykonuje się tam co kilka lat, a oględziny wizualne płaszcza nawet co rok.

W „łagodnych” warunkach (hala, suche środowisko, brak aerozolu solnego) odstępy mogą być dłuższe, ale i tak kluczowe miejsca, jak:

• dolne części podpór i punktów stałych,
• strefy przejść przez dachy i ściany,
• okolice kołnierzy, zaworów i armatury,

warto okresowo otwierać i sprawdzać bezpośrednio na rurze. Same oględziny z zewnątrz, z poziomu posadzki, zwykle wystarczają tylko do wstępnej selekcji odcinków „podejrzanych”.

Kluczowe Wnioski

• Korozja pod izolacją (CUI) rozwija się skrycie – instalacja z zewnątrz wygląda poprawnie, podczas gdy pod nienaruszoną osłoną może już dochodzić do poważnego ubytku ścianki rurociągu.
• W odróżnieniu od standardowej korozji atmosferycznej metal pod izolacją nie ma możliwości okresowego wysychania, a wilgoć uwięziona w izolacji tworzy lokalne, znacznie bardziej agresywne mikrośrodowisko korozyjne.
• Największe ryzyko CUI występuje w instalacjach z rozległą siecią izolowanych rurociągów (chemia, rafinerie, ciepłownictwo, HVAC, chłodnictwo, offshore), gdzie częste odkrywanie izolacji jest trudne lub kosztowne.
• Krytyczny zakres temperatur dla rozwoju CUI to orientacyjnie 0–150/175°C, przy czym lokalne różnice (mostki termiczne, zacienione strefy, zmienna grubość izolacji) mogą powodować utrzymywanie się wody nawet na gorących rurociągach.
• Na instalacjach niskotemperaturowych i chłodniczych CUI napędza kondensacja pary wodnej pod nieszczelną paroizolacją – skropliny nie mają jak odparować, więc korozja może postępować szybciej niż na rurociągach gorących.
• Źródłem wilgoci pod izolacją są nie tylko opady, lecz także kondensacja, przecieki armatury, mycie pod ciśnieniem czy topnienie lodu; przy chłonnej izolacji woda jest rozprowadzana kapilarnie na znaczne odcinki instalacji.
